    안녕하세요 자격증의모든것DC 입니다.

    ​오늘은 일반기계기사 실기 작업형 시험 소개와 준비 방법에 대해 알아보겠습니다.





    작업형 실기가 있는 기계설계 국가시험은

    크게 전산응용기계제도기능사/기계설계산업기사/일반기계기사 3가지가 있습니다.

    전산응용기계제도기능사는 자격 제한 없이 누구 응시 가능한 시험입니다.

    기계설계산업기사 응시 자격은 관련 학과 2년제 이상 졸업자 또는 졸업예정자 혹은

    유사 직무 분야에서 2년 이상 실무에 종사 하시는 분들은 응시 가능합니다.

    일반기계기사 응시 자격은 관련 학과 4년제 이상 졸업자 등 또는 졸업예정자 혹은

    유사 직무 분야에서 4년 이상 실무에 종사 하시는 분들은 응시 가능합니다.

    관련 학과 2년제 졸업을 하고 2년 실무 경력이 있으신 분들도 응시 가능합니다.



    시험 일정은 전산응용기계제도기능사는 1년에 4번,

    기계설계산업기사/일반기계기사는 1년에 3번 시험이 있습니다.

    국가 시험은 필기/실기 2가지로 나뉘는데 필기를 합격해야 실기시험을 칠 수 있는 자격이 주어집니다.

    필기의 유효기간은 2년으로 실기시험을 한번 떨어져도 2년 안에 자격증을 취득하시면 됩니다.

    필기시험은 객관식 4지 택일형이며 합격 조건은 전산응용기계제도기능사는 평균 60점 입니다.

    기계설계산업기사와 일반기계기사 필기는 과락이 있습니다.

    한 과목당 40점 이상 전 과목 평균 60점 이상 돼야 합격입니다.





    실기 합격기준은 100점 만점에 60점이상 입니다.

    전산응용기계제도기능사 / 기계설계산업기사 실기는 작업형만 있으며

    일반기계기사는 필답형+작업형으로 나뉩니다.

    작업형 시험시간은 전산응용기계제도기능사와 일반기계기사는 5시간,

    기계설계산업기사는 5시간 30분 입니다.

    전산응용기계제도기능사 / 기계설계산업기사 / 일반기계기사 실기 문제와 작업 방식은 동일합니다.

    다만 요구 조건이 조금 다른데요.

    전산응용기계제도기능사는 3D 답안 도면에 부품의 질량을 구해서 기입 해야하고

    기계설계산업기사는 설계 변경 조건에 맞춰서 작업해야 합니다.

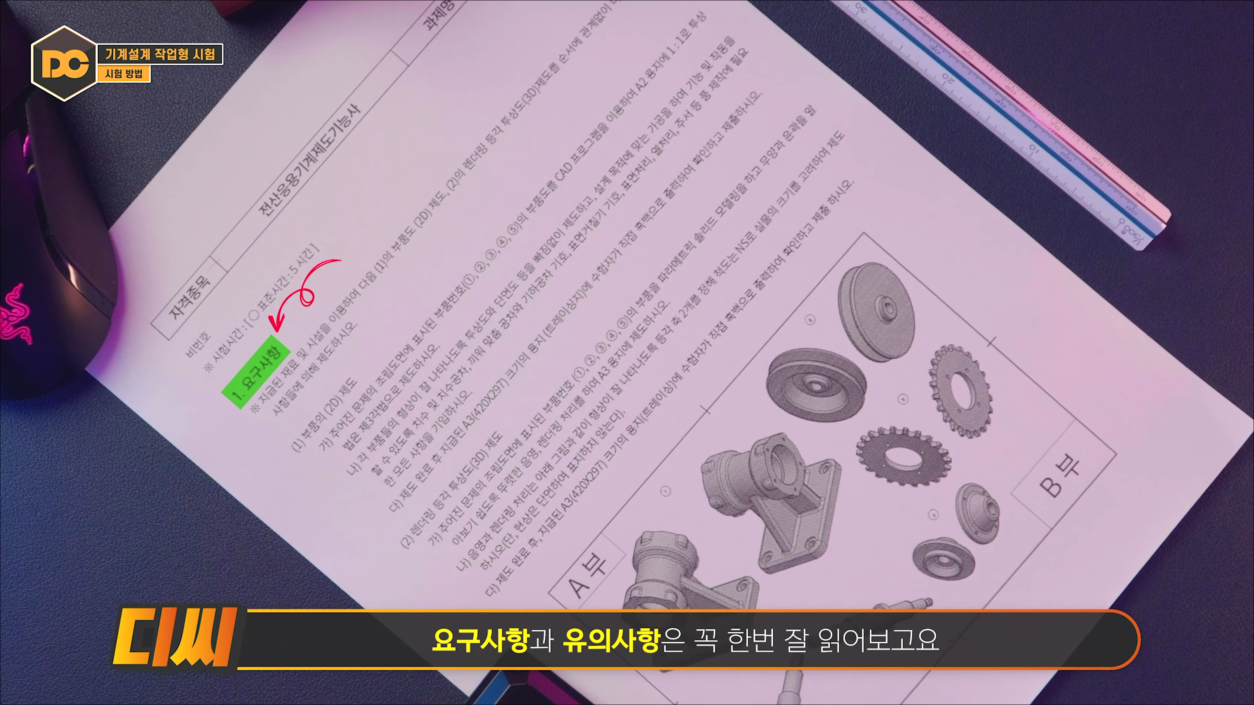

    시험장에 가면 실기시험 요구사항과 유의사항이 적힌 문제지를 지급해 줍니다.

    요구사항과 유의사항은 꼭 한번 잘 읽어보시고요. 그 다음 A4용지에 1:1로 출력된 문제 도면을 줍니다.

    문제 도면을 자로 1:1로 측정하여

    부품도(2D) 하나와 렌더링 등각 투상도 (3D) 하나를 완성해서 출력하여 제출하면 시험이 끝납니다.





    출력 방법은 시험장 환경에 따라 2가지 방법으로 출력합니다.​

    첫 번째 방법은 오토캐드와 인벤터에서 출력하는 방법과

    두 번째 방법은 PDF로 만들어서 출력하는 방법입니다.

    요즘은 거의 다 PDF로 출력한다고 보면 됩니다.

    PDF로 출력을 많이 하는 이유는 편리하기 때문입니다.





    작업 방식은 보통 3D 모델링을 먼저 한 다음 3D 모델링 한 파일을 A2 용지 크기에 1:1로 2D 배치 후

    치수 및 치수공차/ 끼워 맞춤 공차/ 기하공차 , 표면 거칠기/ 주서 등을 기입하여 부품도 2D를 완성합니다.

    렌더링 등각 투상도(3D)는 3D 모델링 한 부품을 형상이 잘 보이도록

    2개의 등각뷰를 배치해서 완성하면 됩니다.

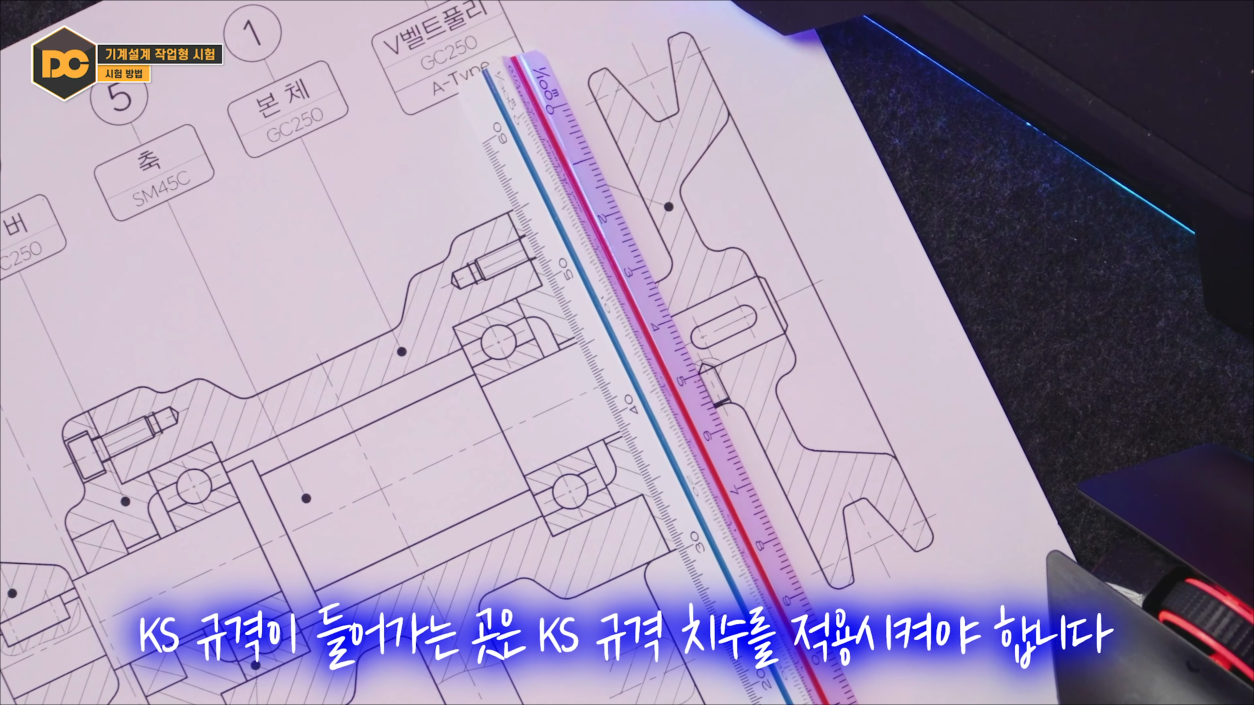

    모델링 할 때는 기본적으로 문제 도면에서 자로 1:1로 측정한 치수를 기준으로 하지만

    KS규격이 들어가는 곳은 KS규격 치수를 적용시켜야 합니다.



    KS규격치수를 외워야 하는 건 아니고, 시험장 컴퓨터에 PDF KS 규격집이 전부다 설치되어 있습니다.

    PDF 규격집에서 KS규격을 적용시키는 방법만 아시면 됩니다.





    그러면 작업형 시험을 준비하기 위해서는 어떤 것을 배워야 하고 준비해야 할까요?

    우선 첫 번째는 CAD 프로그램 입니다.

    작업형 시험에 사용되는 CAD 프로그램의 제한은 없지만

    보통 오토캐드/인벤터/솔리드웍스 3개를 많이 사용합니다.

    그 이유는 국가시험장에 제일 많이 설치가 되어 있어요.



    개인 노트북으로 시험을 응시하실 분들은 꼭 포맷을 하고 프로그램만 설치를 하셔야 합니다.

    미리 작성된 템플릿 파일이나 단축키 셋업 등 적발될 경우 실격처리 됩니다.

    오토데스크는 학생용 라이센스 1년을 제공하기 때문에 학생용을 설치해가면 정품으로 인정해 줍니다.



    두 번째는 기초 설계 지식입니다.

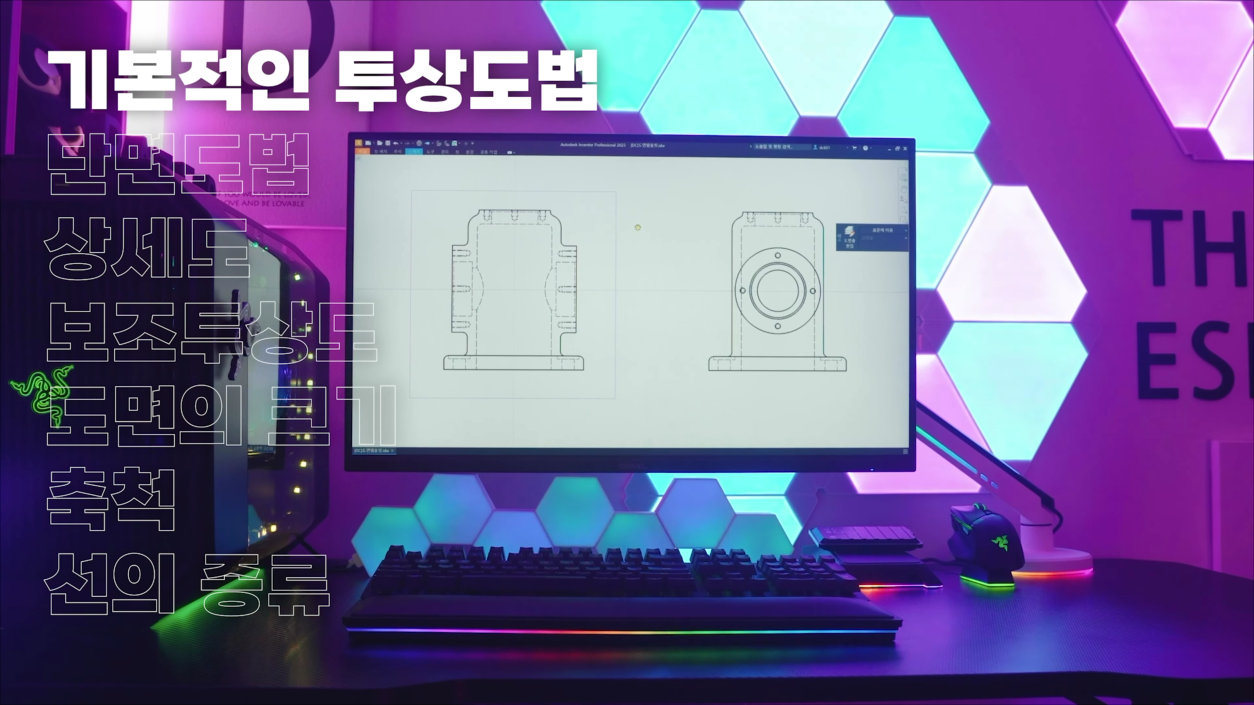

    기본적인 투상도법 / 단면도법 / 상세도 / 보조 투상도 / 도면의 크기 / 축척 / 선의 종류 등

    설계할 때 필요한 기초적인 지식을 배우셔야 합니다.

    이건 DC 정규강좌 기초 강좌에서 상세하게 알려드립니다.





    세 번째는 기계 제도법입니다.

    단순히 CAD만 배워서 예제는 따라 할 수는 있어요.

    하지만 저희는 설계를 하는 거지 그림을 그리는 것이 아닙니다.​

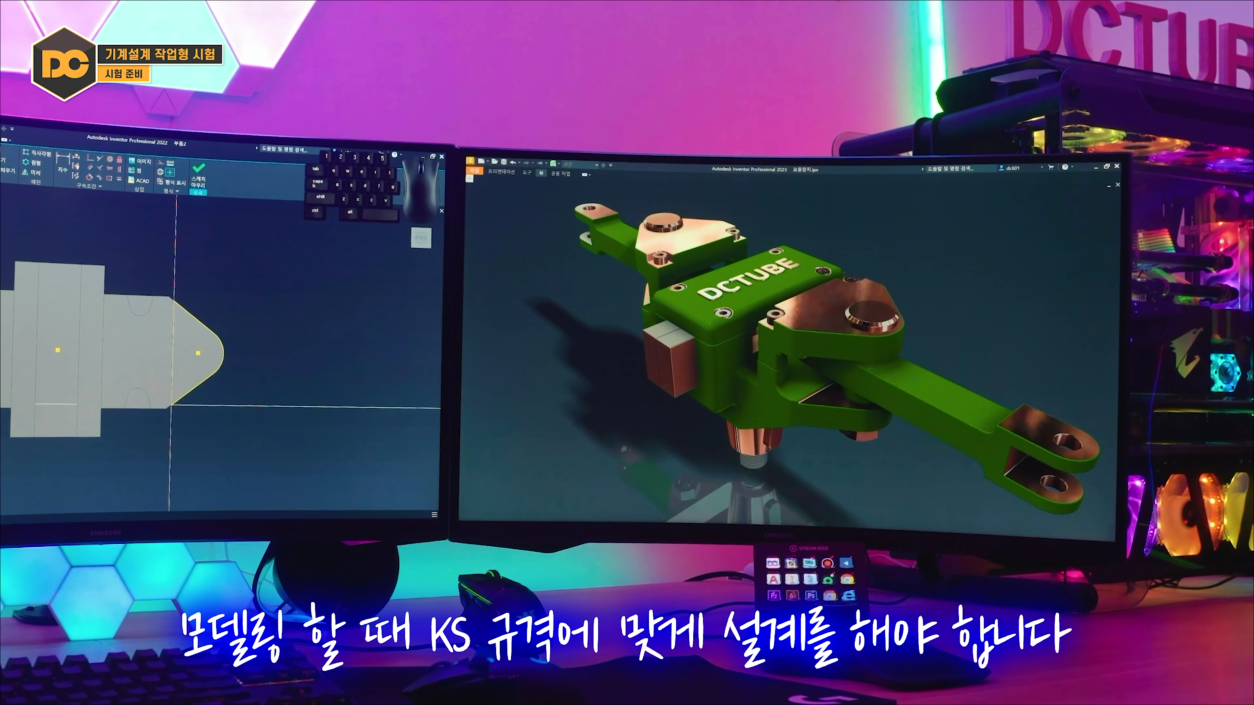

    모델링 할 때 KS규격에 맞게 설계를 하셔야 합니다.

    KS규격이 들어가는 곳은 점수랑 직결되는 부분이 때문에 중요해요.





    네 번째는 도면해독 능력입니다.​

    3D 모델링을 아무리 잘해도 도면해독 능력이 없으면 고득점을 받기 힘듭니다.

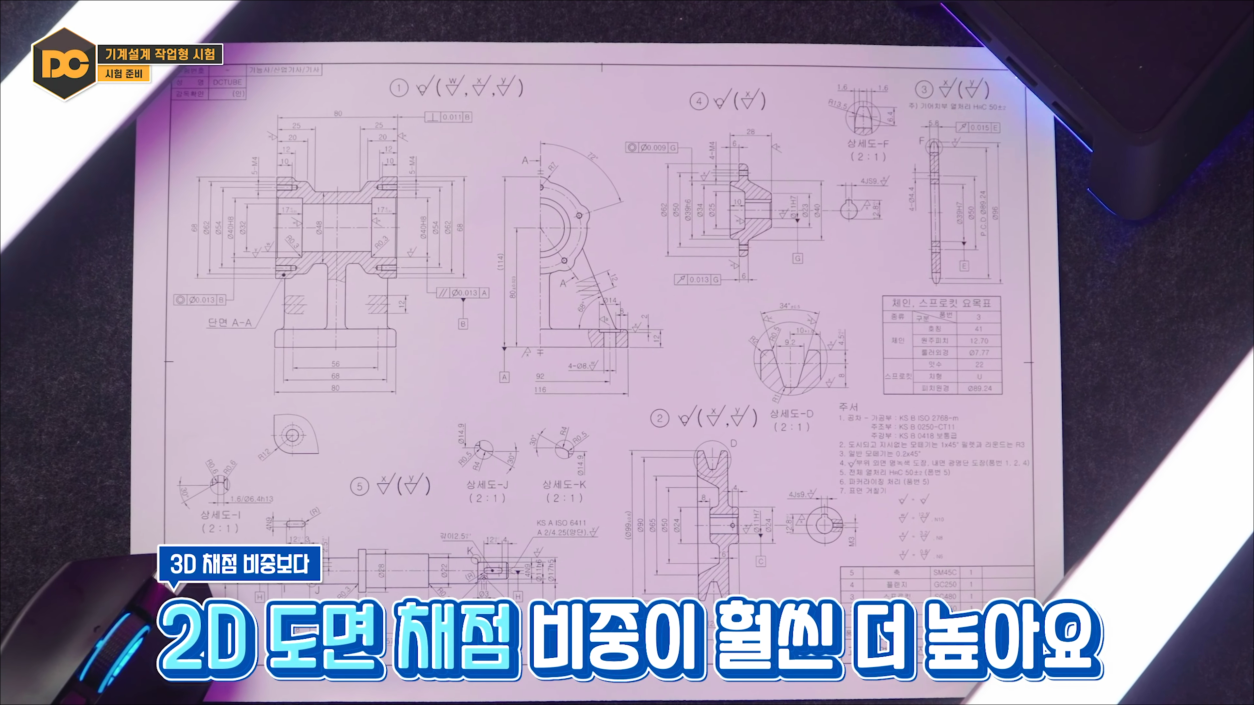

    3D 채점 비중보다 2D도면 채점 비중이 훨씬 더 높아요. 3D도면에서는 부품 형태만 잘 보이면 됩니다.

    하지만 2D도면에서는 치수 및 치수공차/ 끼워 맞춤 공차/ 기하공차 / 표먼거칠기 / 주서 등

    엄청 많이 기입해야 하기 때문에 채점 비중이 훨씬 더 높을 수 밖에 없습니다.​

    여기에 왜 끼워맞춤 공차가 들어가고 여기는 왜 기하공차가 들어가고

    이 면에는 왜 표면거칠기 X가 들어가고 이런 도면해독 능력을 키워야 합니다.





    무엇보다 정규수강생들은 무료 1:1 동영상 도면검도로 피드백 해드리기 때문에

    자신의 도면이 어디가 틀렸고 잘못되었는지 바로 피드백 받아 보실 수 있습니다.

    1:1 도면 검도가 곧 합격의 지름길 입니다!





    마지막으로 투상능력 입니다.​

    설계 지식과 도면해독 능력이 아무리 뛰어나도 투상을 못하면 부품을 그릴 수 없습니다.

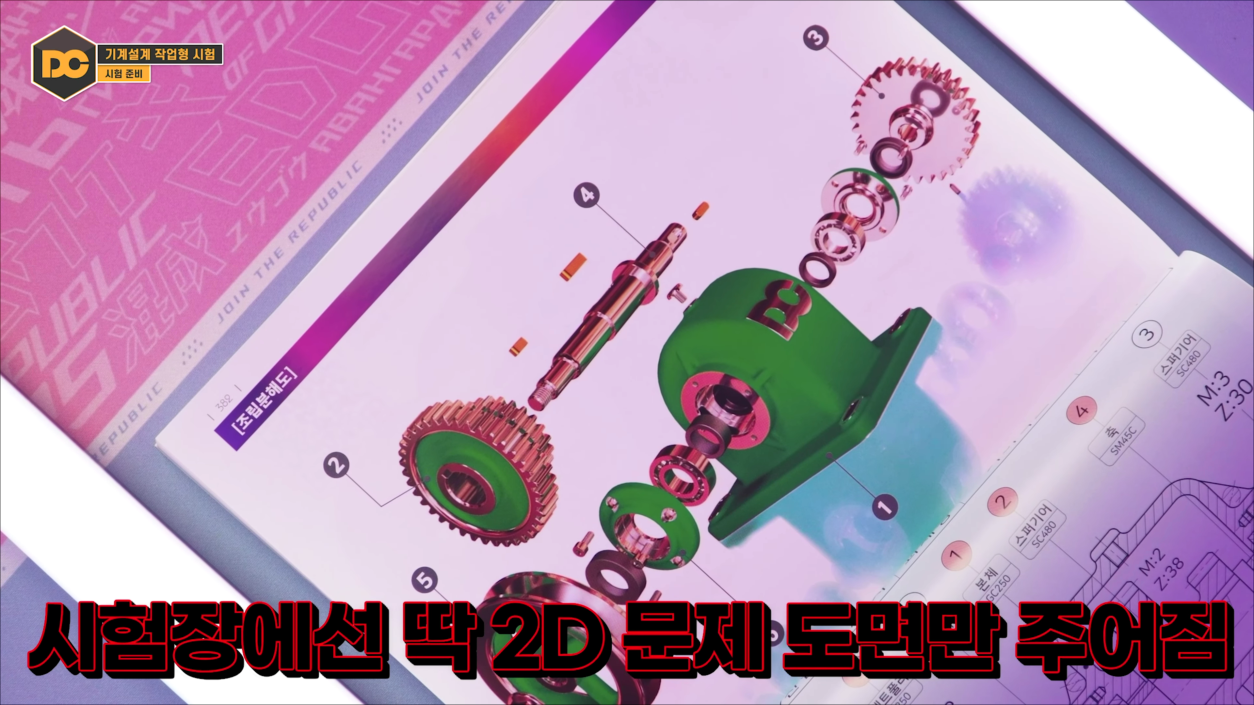

    책이나 유튜브 강좌에서는 3D 조립 도면이나 3D부품을 보여 드리지만

    시험장에서는 2D 문제 도면만 주어집니다.

    그러면 문제도면만 보고 투상을 해야 해요.

    3D에 익숙하지 않으신 분들은 문제 도면만 봐서는

    당연히 이 부품이 어떻게 생겼는지 투상하기가 어려우실 거예요.

    투상 능력을 단시간에 느는 게 아니기 때문에 꾸준히 많이 연습해 봐야 합니다.

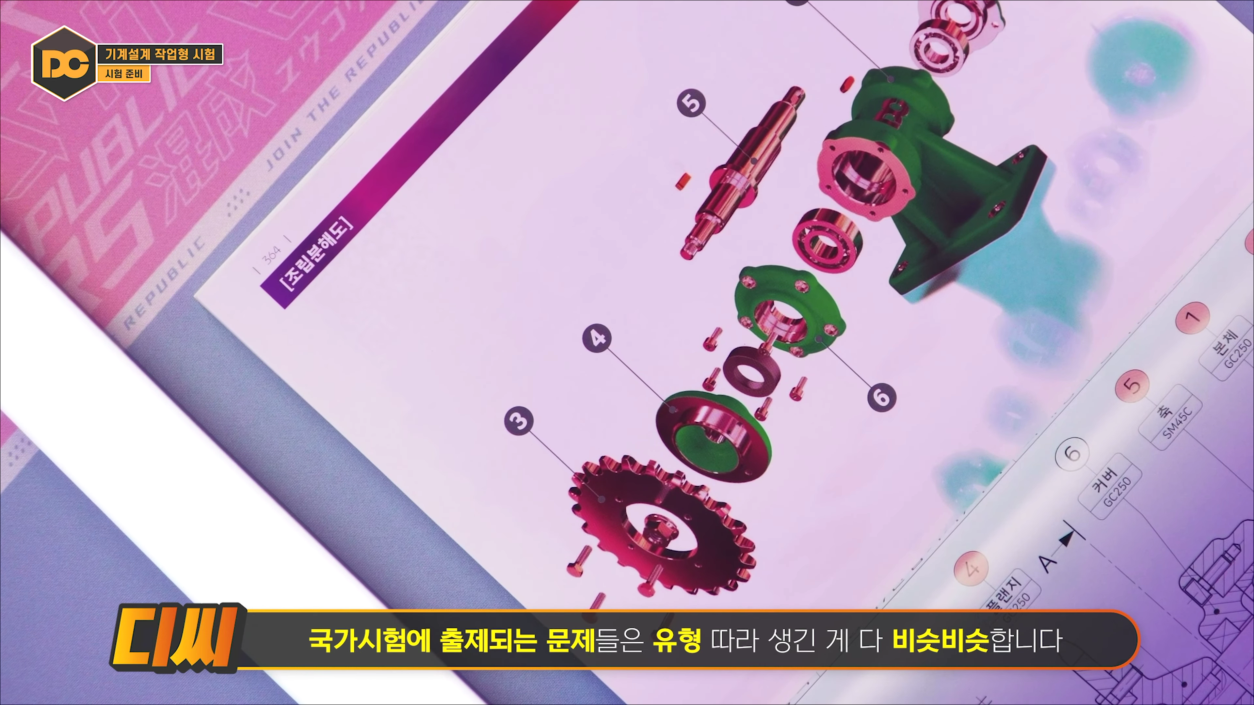

    국가시험에 출제되는 문제들은 유형 따라 생긴 게 비슷비슷 합니다. 크게 바뀌지 않아요.

    그래서 유형별로 하나씩만 완성해 보고 시중에 파는 도면집을 사서

    3D 형상이 어떻게 생겼나 눈에 익히시면 됩니다.

    DC 정규강좌 예제는 총 17개나 되기 때문에 이것만 다 완성해 봐도

    국가시험에 나오는 모든 유형의 문제는 전부 해보셨다고 생각하시면 됩니다.



    한 가지 팁을 알려드리면 작업형 문제에 나오는 도면은 각각의 이름이 있고 사용 용도가 있습니다.

    ​장치들이 어떤 용도로 사용하고 구동되고 작동되는지 알고 작업을 하면 훨씬 이해하기 쉽겠죠.

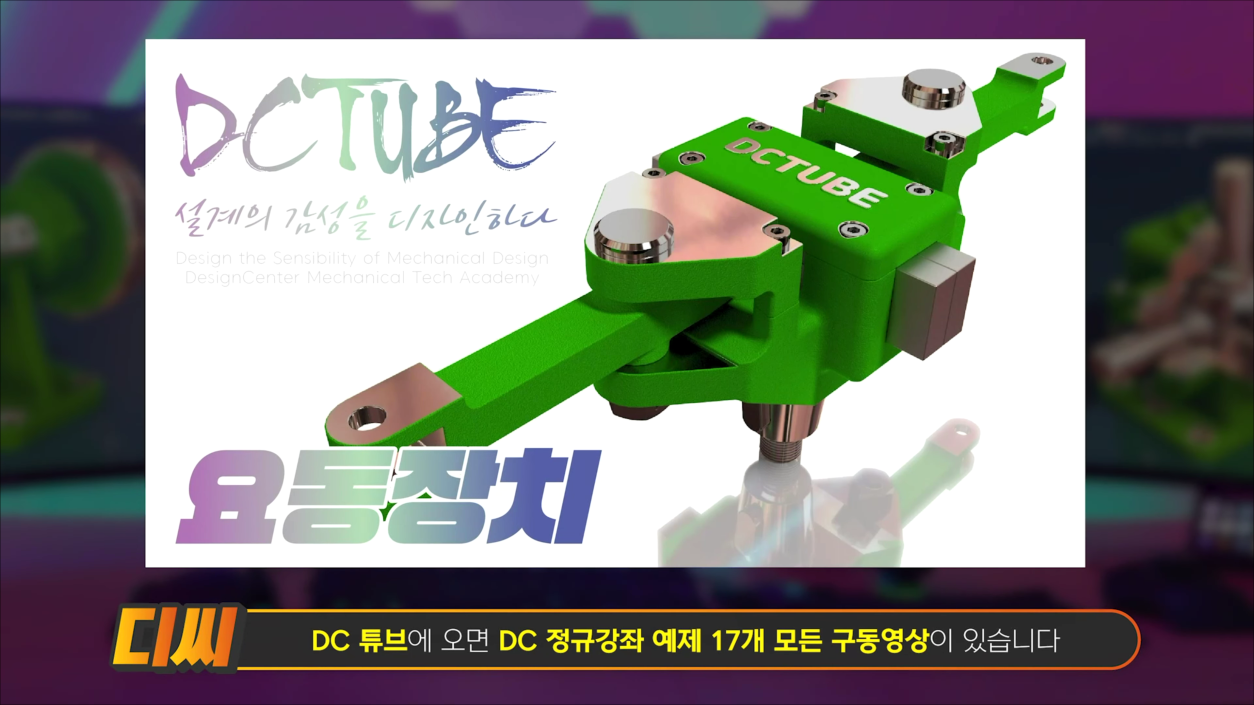

    DC튜브에 오시면 DC정규강좌 예제 17개 모든 구동영상이 있습니다.

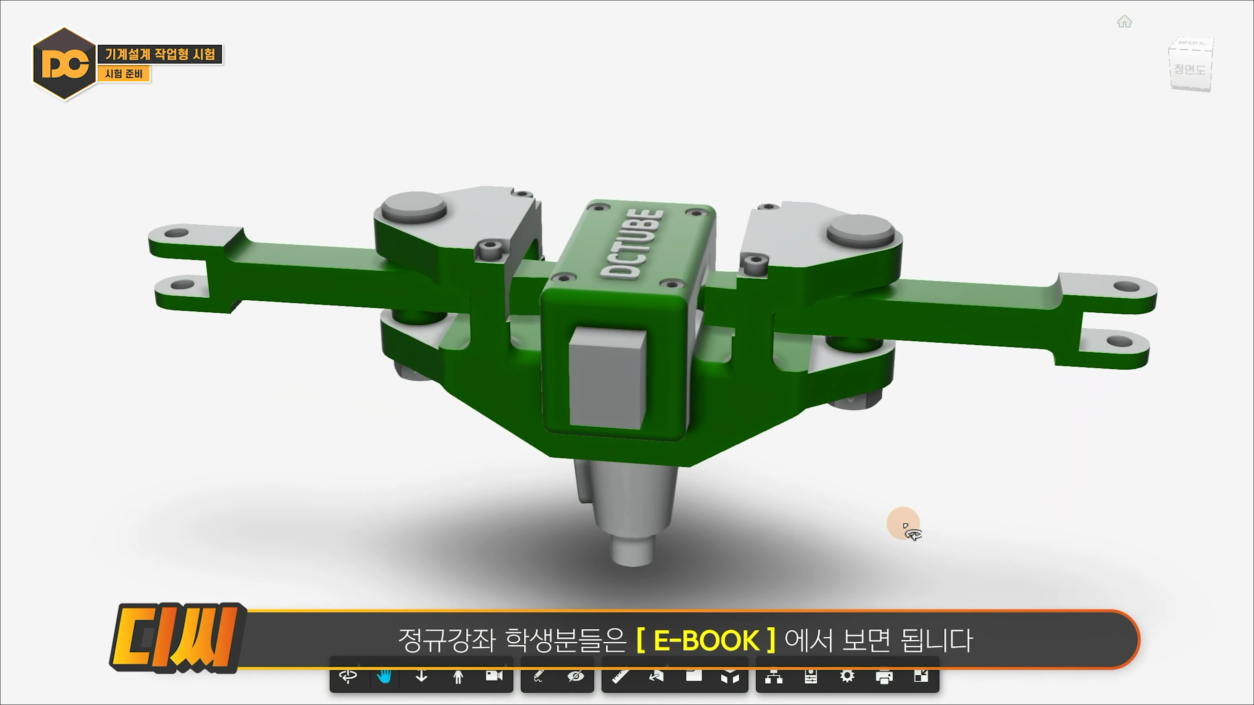

    정규강좌 학생분들은 이북에서 보면 됩니다.​

    링크를 클릭하면 3D VIEW에서는 간편하게 회전 / 단면 / 분해까지 볼 수 있으니

    좀 더 이해하기 쉬우실 겁니다.



    무료강좌 이북은 홈페이지에서 볼 수 있고

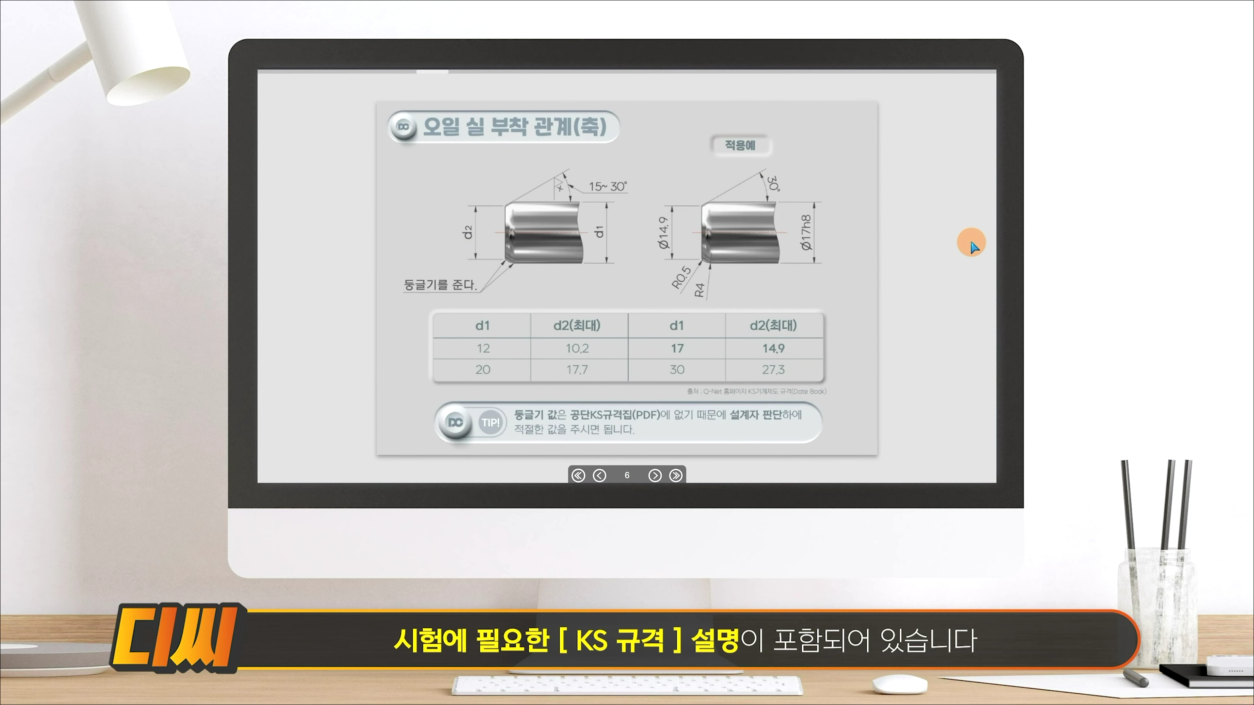

    새로 변경된 이북은 인벤터 단축키 목록과 KS규격집에는 없지만

    시험에 필요한 KS 규격 설명이 포함되어 있습니다.

    이북에서도 문제 영상 / 구동영상을 바로 시청할 수 있고 3D VIEW 기능도 사용할 수 있습니다.





    무료 이북과 이북 PDF는 유튜브 무료강좌 예제만 있으며

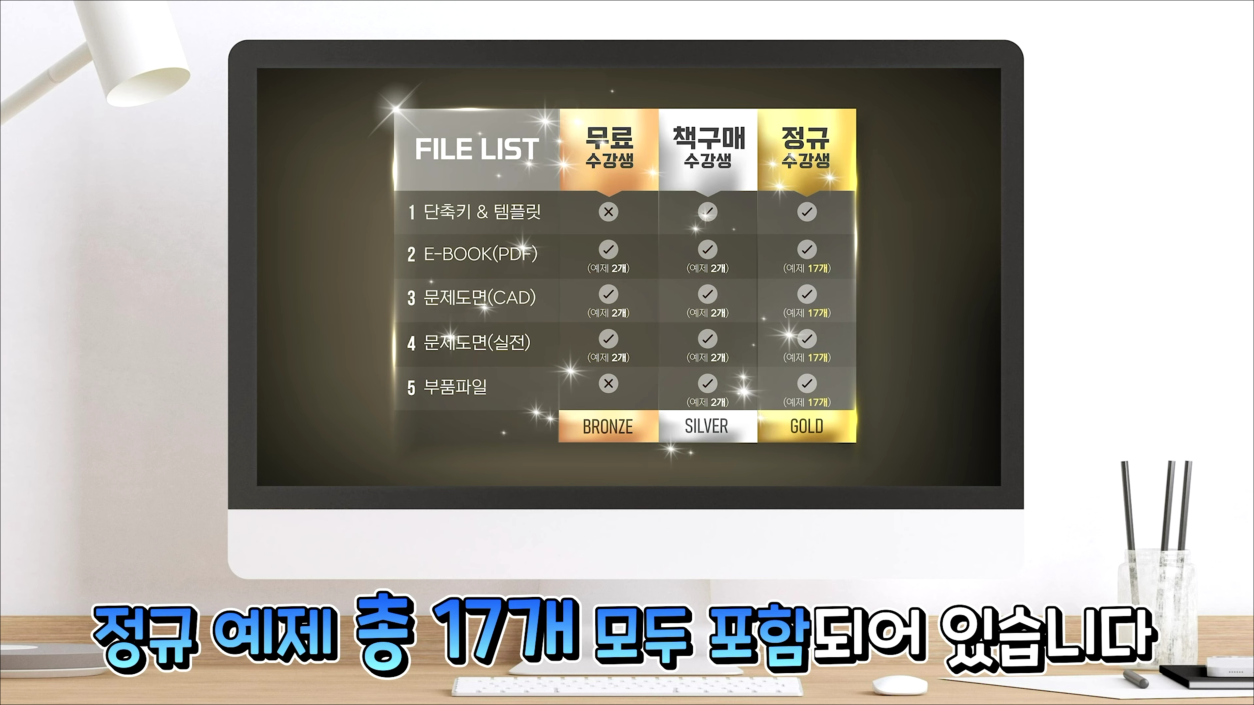

    정규강좌 이북과 이북 PDF는 정규 예제 총 17개 모두 포함되어 있습니다.

    수강생마다 파일 구성 목록이 다르기 때문에 자세한 목록은 해당 이미지를 참고하면 됩니다.





    그럼 어떤 강좌를 수강해야 하는지 알아보도록 하겠습니다.



    DC정규강좌는 부분 부분 강의한 것이 아니라

    프로그램 옵션 설정 및 단축키 설정부터 인터페이스 기초 강좌,

    KS규격적용법, 도면해독 기초 강좌를 포함해

    예제 총 17개 시험지를 받아서 제출할 때까지 모든 과정을 알려드리는 강좌입니다.

    국가시험에서는 보통 3D 모델링은 인벤터로 한 다음 2D 도면 작업은 오토캐드로 많이 하는데

    요즘은 2D/3D를 전부 인벤터로도 많이 합니다.

    DC정규강좌는 오토캐드+인벤터로 준비하는 방법과 인벤터로 한방에 준비하는 방법까지

    모두 포함되어 있는 2 in 1 강좌입니다!



    그럼 어떤 방법으로 준비를 해야 할까? 이건 여러분들의 자격증 취득 목적에 따라 다릅니다.

    설계나 설비 관리 쪽으로 취업할 생각이 없고

    이력서 스펙업이나 공기업 가산점 용도로 자격증을 취득하시는 분들은

    인벤터로만 준비하는 것이 좋습니다.



    하지만 설계나 설비관리 쪽으로 취업하실 분들은 오토캐드+인벤터로 준비하는 것이 좋습니다.

    왜냐하면 실무에서 2D 작업을 인벤터로 할 일은 없고 국내에서 인벤터를 사용하는 회사는 거의 없습니다.



    정리를 해보면 설계나 도면을 다루는 회사에 취업할 예정이고

    작업형 준비 기간이 30일 이상 넉넉한 편이라면​

    CAD+인벤터로 준비하는 것을 추천드립니다.

    설계와 관련이 없는 회사에 취업할 예정이고 작업형 준비 기간이 30일 이내로 짧거나

    노베이스인 분들은 ​인벤터로 한방에 준비하는 것을 추천드립니다.





    정규강좌 수강 기간은 45일 / 90일 선택할 수 있으며 45일 강좌는 수강 연장과 재수강이 불가능 합니다.

    90일 강좌는 수강 종료 후 한 달 이내 30일 무료 수강 연장이 가능하며 재수강 시 30% 할인이 가능합니다.

    패키지 강좌에는 [오토캐드 2D/3D 패키지]가 있는데 이건 오토캐드 기초가 필요한 실무자 분들이나

    전산응용건축제도기능사를 준비하시는 분들이 수강하는 강좌이고요.

    [오토캐드 2D + 전산응용기계제도 패키지 강좌]는 CAD와 인벤터로 시험 준비할 건데

    오토캐드 기초가 없으신 분들 즉 노베이스신 분들은 패키지 강좌로 수강하시면 됩니다.

    기계설계산업기사나 일반기계기사를 준비하시는 분들은 학부 시절 보통 캐드를 배우기 때문에

    캐드 기초가 있는 분들은 전산응용기계제도 강좌만 수강하셔도 됩니다.

    그리고 시간적 여유가 많이 없으신 분들은

    캐드 강좌에서 별표가 표시된 강좌들만 보셔도 시험 준비하는 데는 충분합니다.

    오토캐드를 실무 위주로 제대로 배우고 싶은 분들은 패키지 강좌 수강을 추천드립니다.

    [오토캐드 2D + 3D + 전산응용기계제도 패키지]는 오토캐드 3D강좌가 추가됩니다.

    DC오토캐드 3D강좌는 자체 개발한 3DS MAX 처럼 4개의 뷰포트를 사용 합니다.

    인벤터처럼 하나의 뷰를 사용해 뷰를 회전하면서

    모델링을 하는 것이 아니라 고정된 뷰로 와이어 프레임으로 모델링 하기 때문에

    투상 능력이 엄청나게 향상됩니다.

    하지만 오토캐드 3D까지 배우면 시간이 오래 걸리기 때문에 시간적 여유가 되는 분들에게 추천드립니다.

    [어셈블리 포트폴리오 강좌]는 V8 엔진 설계와 어셈블리, 렌더링 및 구동 등 실무에 필요한 능력들과

    취업에 도움이 되는 포트폴리오를 제작하는 강좌입니다.

    이건 자격증을 취득하고 필요하신 분들은 수강하면 됩니다.

    보통 실무자 분들이 회사 제품을 렌더링하고 싶거나 영상을 만들고 싶어서 많이 수강합니다.



    무료강좌와 유료 강좌의 차이점을 많이 물어보시는데

    무료강좌는 오토캐드+인밴터로 작업하는 동력전달장치 강좌 하나와

    인벤터로 한방에 작업하는 요동장치 강좌가 있습니다.

    정규강좌는 예제가 총 17개, 무료강좌는 2개입니다.

    그리고 무료 강좌는 기초 강좌가 포함되어 있지 않습니다.

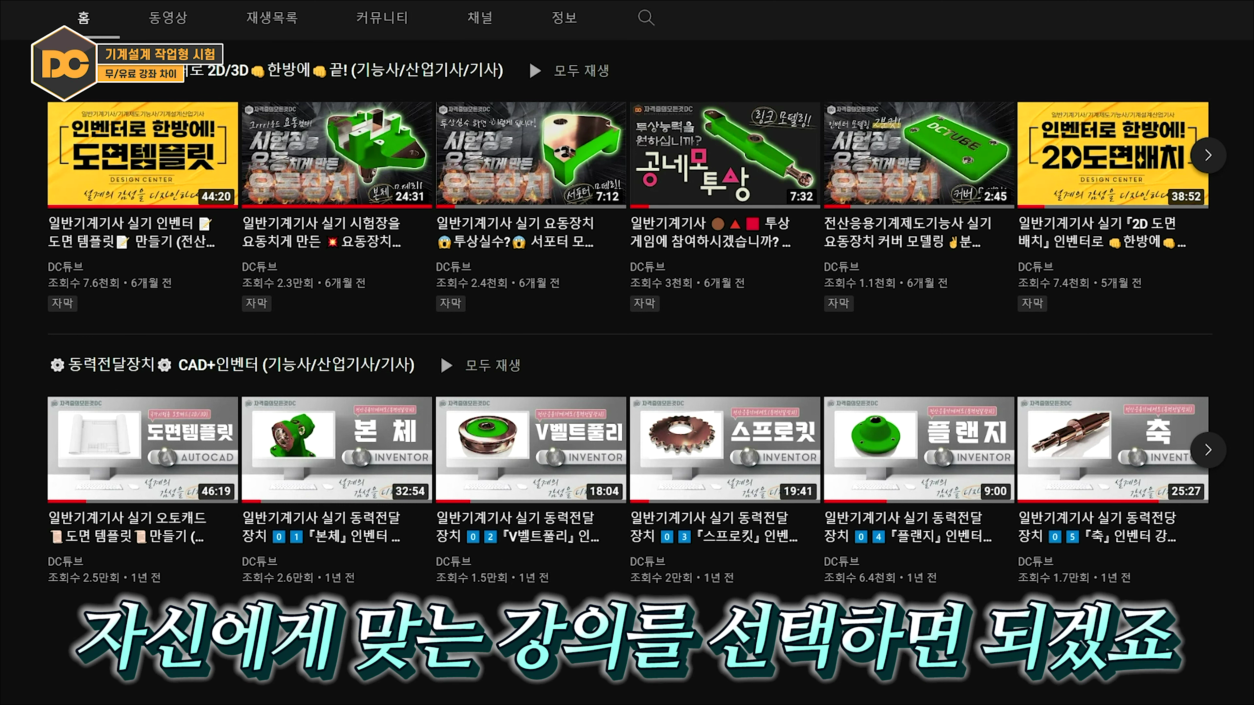

    DC튜브 무료강좌 작업형 진행 방식을 보고 오토캐드+인벤터로 준비할지 인벤터로만 준비할지

    자신에게 맞는 강의를 선택하면 됩니다.

    유튜브 무료강좌로 부족하시거나 한방에 안전하게 합격하고 싶으신 분들은 정규강좌를 수강하시면 됩니다.







    작업형 공부를 하면서 제일 중요한 것은 도면 완성 입니다.

    한 개라도 완벽하게 완성해 봐야 어느 정도 시험의 흐름이 이해가 갈 거예요.

    제일 어리석게 공부하는 방법이 강의를 한 번만 보고 내가

    알아서 해봐야지 이렇게 하나씩 이해 하면서 작업형 공부를 하면 시간이 너무 오래 걸려요.

    제일 추천하는 방법은 강의를 본 다음 답안도면을 보면서 똑같이 완성을 해보세요.

    똑같이 따라 하면 도면 검도를 받을 필요가 있나요?

    이렇게 물어보실 건데 똑같이 따라 해도 1:1 무료 동영상 도면 검도를 받아보면

    분명히 틀린 부분이 나옵니다.

    도면 검도 게시판에 보시면 수천 개의 도면 검도를 했지만

    처음에는 똑같이 보고 따라 해도 틀린 부분이 나옵니다.

    ​그래서 초반에는 답안도면을 보고 빨리 도면을 완성해 보는 것이 제일 빠른 공부 방법입니다.

    정규 예제를 만들 때 유형별로 시험에 나오는 모든 규격을 연습할 수 있도록 만들었기 때문에

    정규강좌 예제만 완성해 보셔도 충분합니다.





    다른 인강들과 차별화된 DC인강만의 장점인 합격률을 극대화 해주는 인벤터 문제도면 입니다.

    이번에 인벤터 강의가 업데이트 되면서 문제도면도

    기존 캐드 버전에서 인벤터 버전으로 업데이트 됐습니다.

    인벤터로만 준비하는 분들은 캐드를 설치할 필요가 없으니 인벤터에서 볼 수 있도록 새로 제작했습니다.

    이번에 업데이트 된 문제도면 인벤터 버전은 파일이 하나입니다.

    기존에는 오토캐드와 인벤터를 동시에 켜놓고 문제 도면을 보면서 작업하셨겠죠.

    프로그램이 다르다 보니 조금 이질감이 있고 비율을 맞출 때도 불편한 감이 있었습니다.

    하지만 인벤터로만 보면 전혀 이질감 없이 문제 도면을 볼 수 있고 비율도 손쉽게 변경할 수 있습니다.





    시험장에서는 파일로 된 문제 도면을 주는 것이 아닙니다.

    시험장에서는 A4 용지 크기에 1:1로 출력된 문제 도면을 주는데

    그 도면을 자로 측정해서 3D 모델링 합니다.

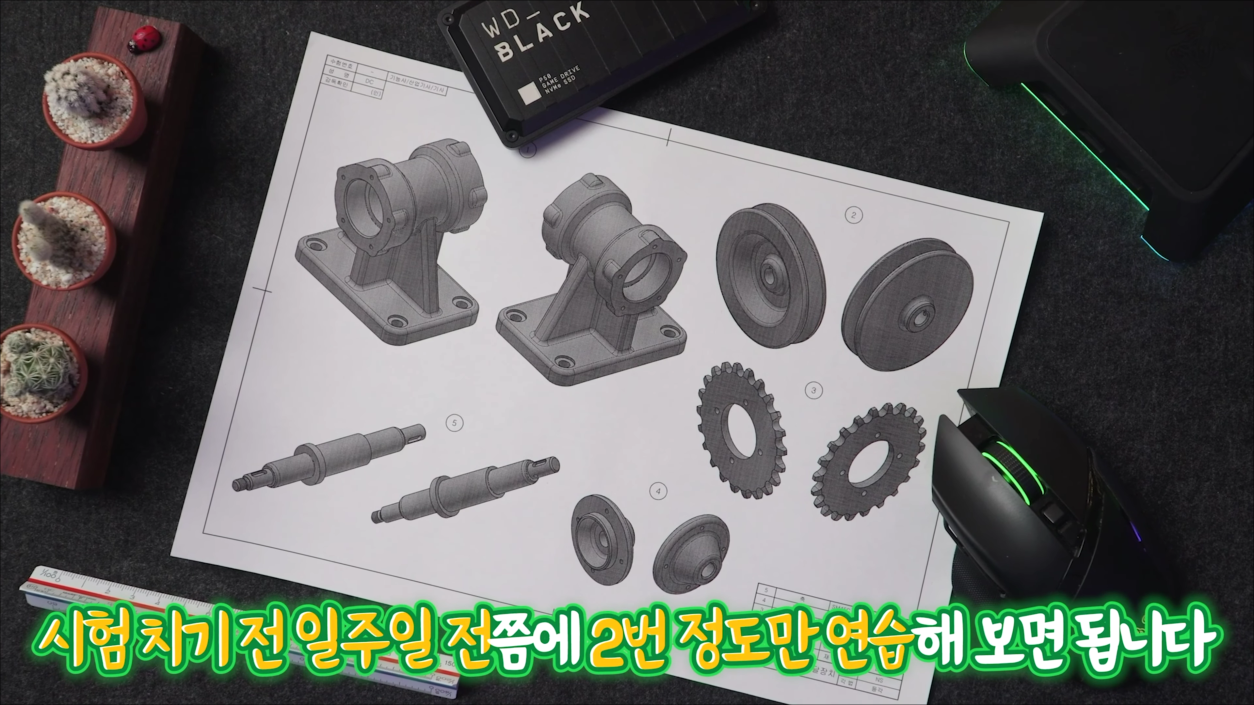

    실제 시험처럼 자로 측정해서 하는 연습은 시험 치기 일주일 전쯤에 2번 정도만 연습해 보면 됩니다.

    초반에는 프로그램이 익숙하지 않은데 초반부터 그렇게 연습할 필요가 없겠죠.

    나중에 어느 정도 프로그램에 익숙해진 다음 실제처럼 연습해 보면 쉽게 할 수 있습니다.





    정규강좌를 수강하는 분들은 실제 시험처럼 연습할 수 있도록​

    이미지 파일로 된 문제 도면도 제공해 드리기 때문에 1:1로 A4에 출력한 다음 연습해 봐도 되고요.

    아니면 나합격 책을 구입하신 다음 책에 포함되어 있는 문제 도면을 자로 측정해서 연습해 봐도 됩니다.

    정규강좌 예제는 17개나 되기 때문에 DC강좌만의 장점인 문제 도면 파일을 잘 활용해서

    많은 예제를 연습해 보면 한방에 합격할 수 있으실 겁니다.

    이상으로 일반기계기사 실기 작업형 시험 소개와 준비 방법에 대해 알아봤습니다.
